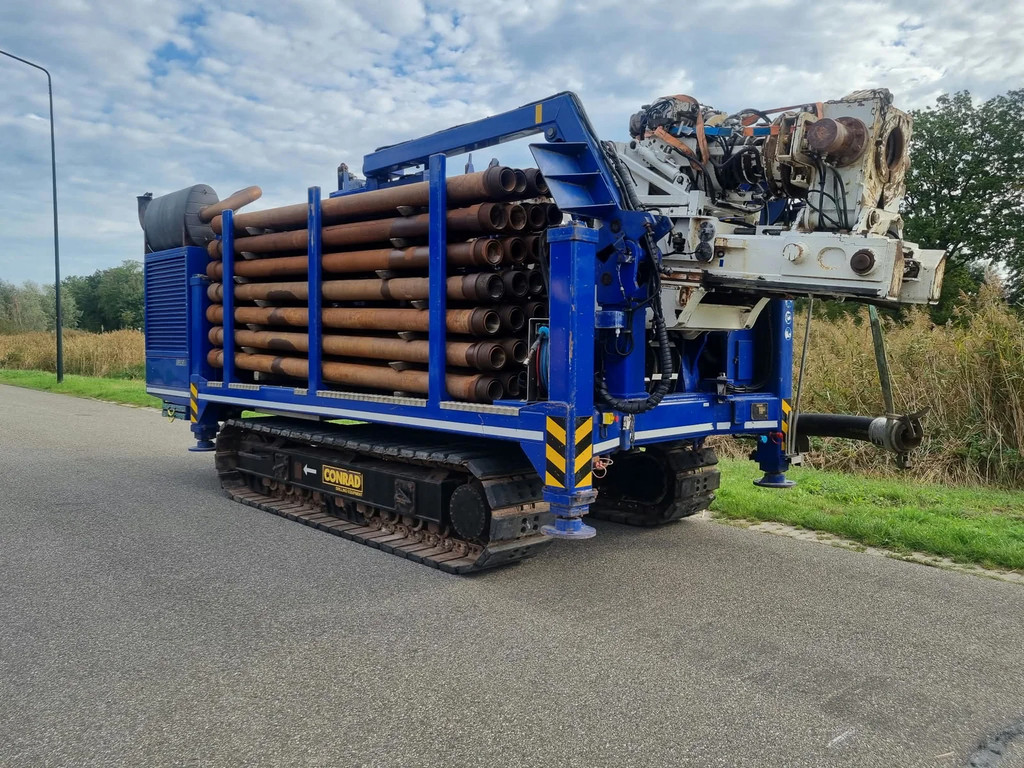

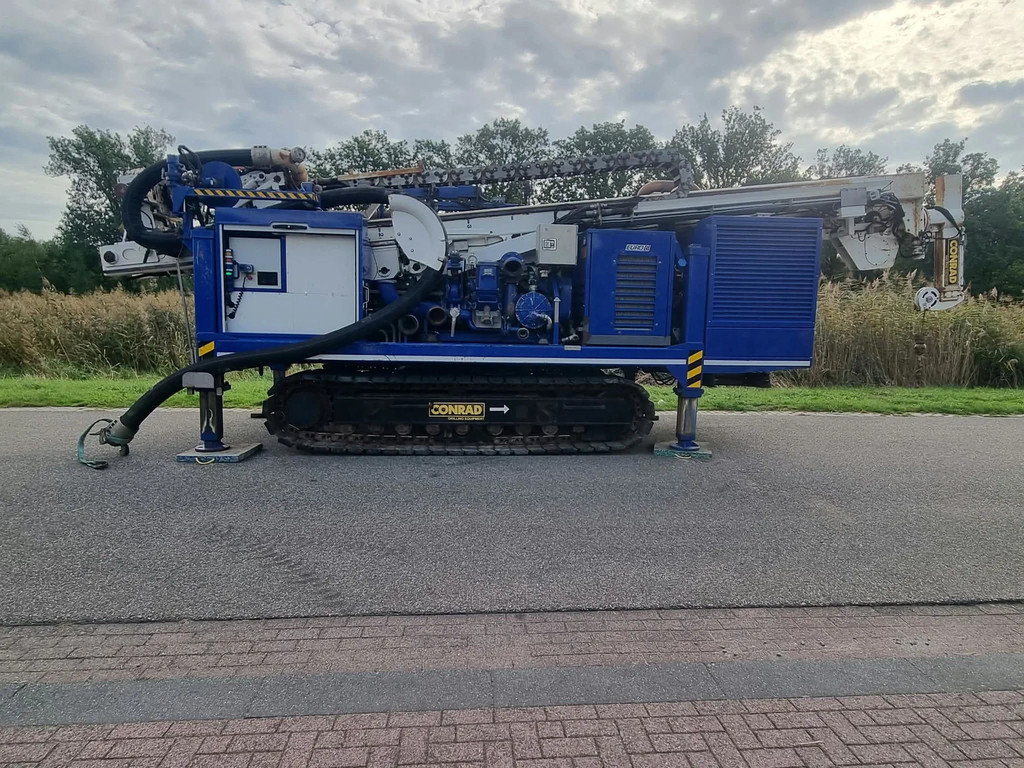

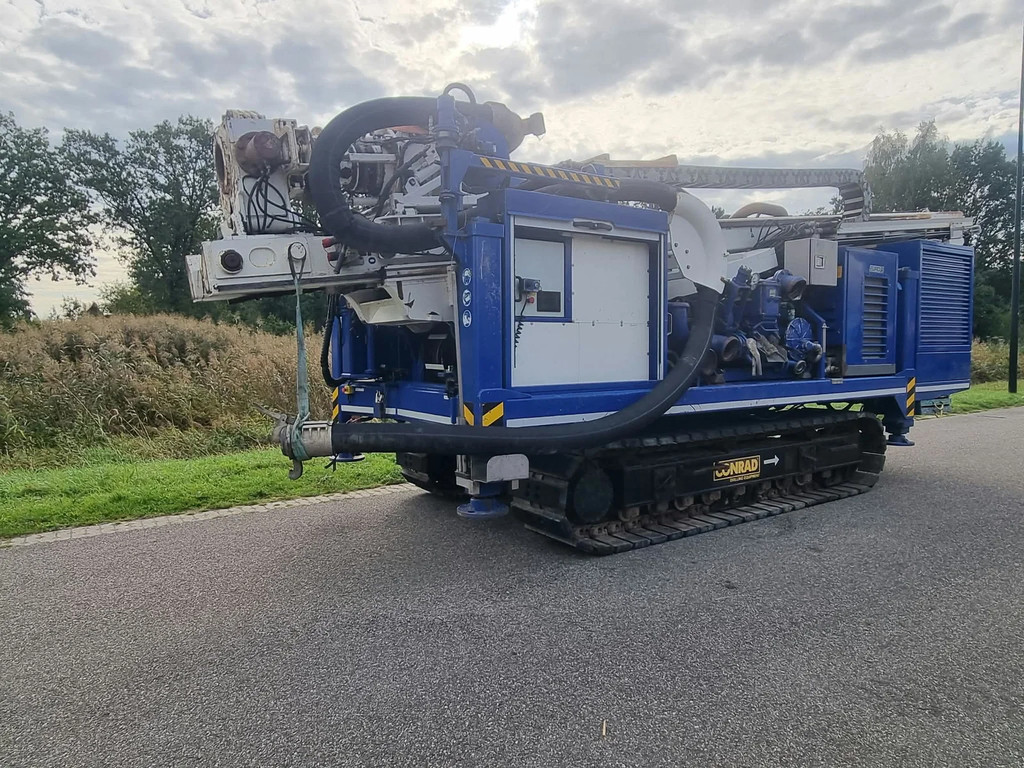

CONRAD Conrad Combi 500 HD

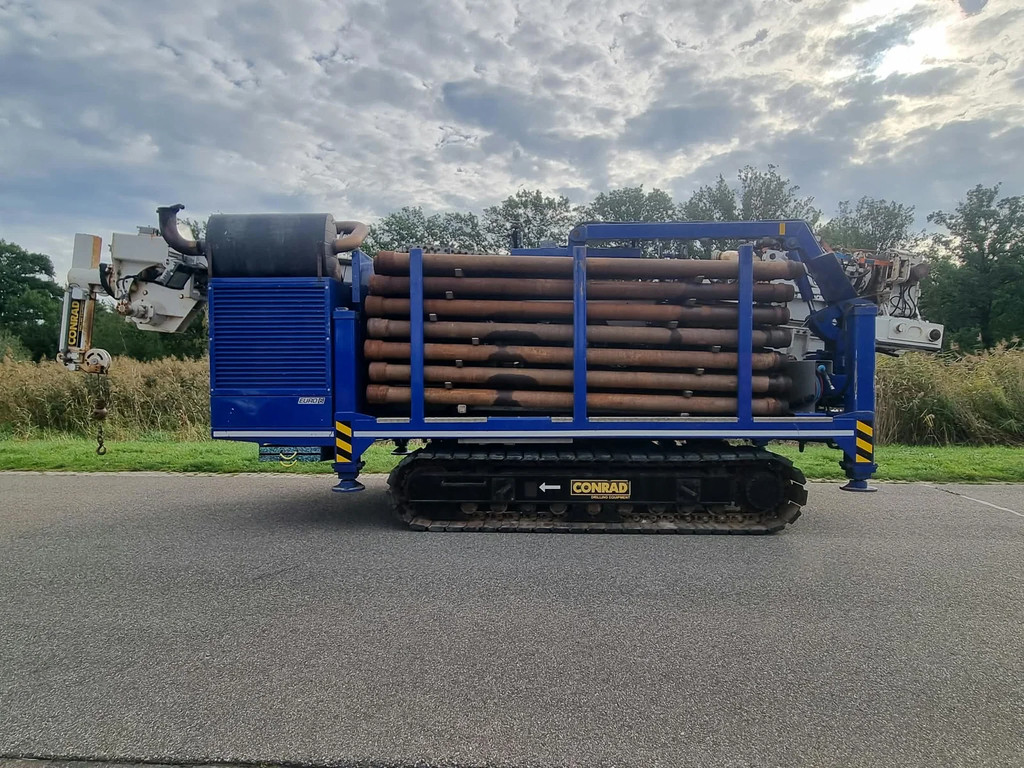

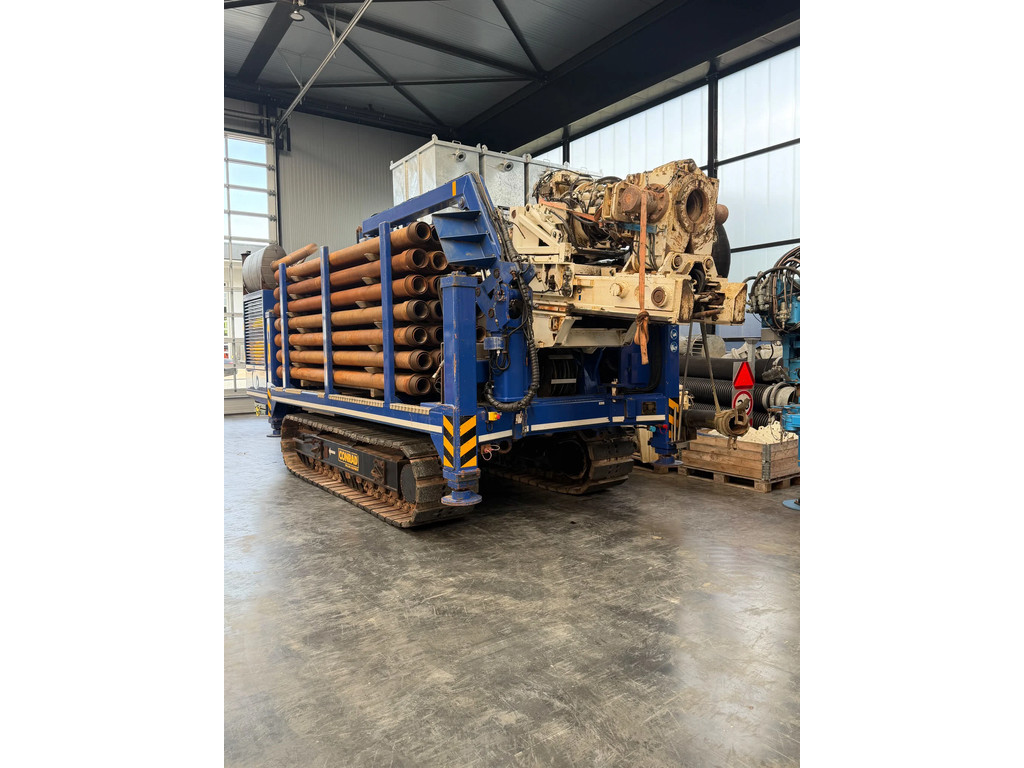

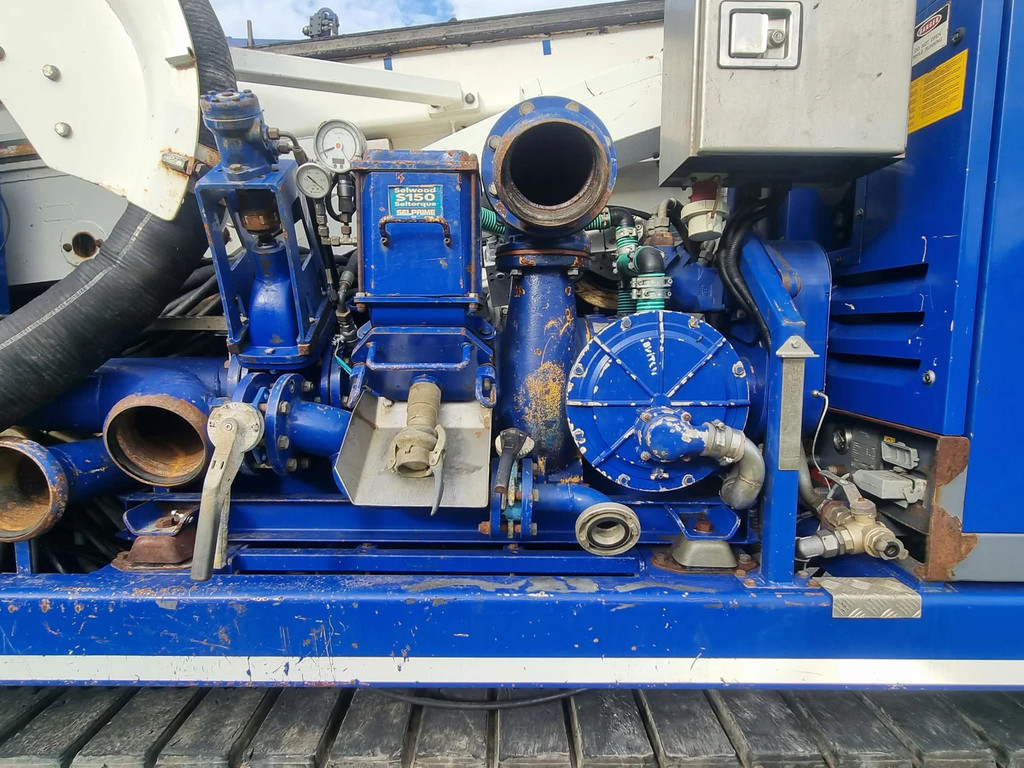

De Conrad Combi 500 HD is een rupsgemonteerde boorinstallatie voor zuigboren, omgekeerde spoeling met airlift, slagboren en spoelboren met directe circulatie.

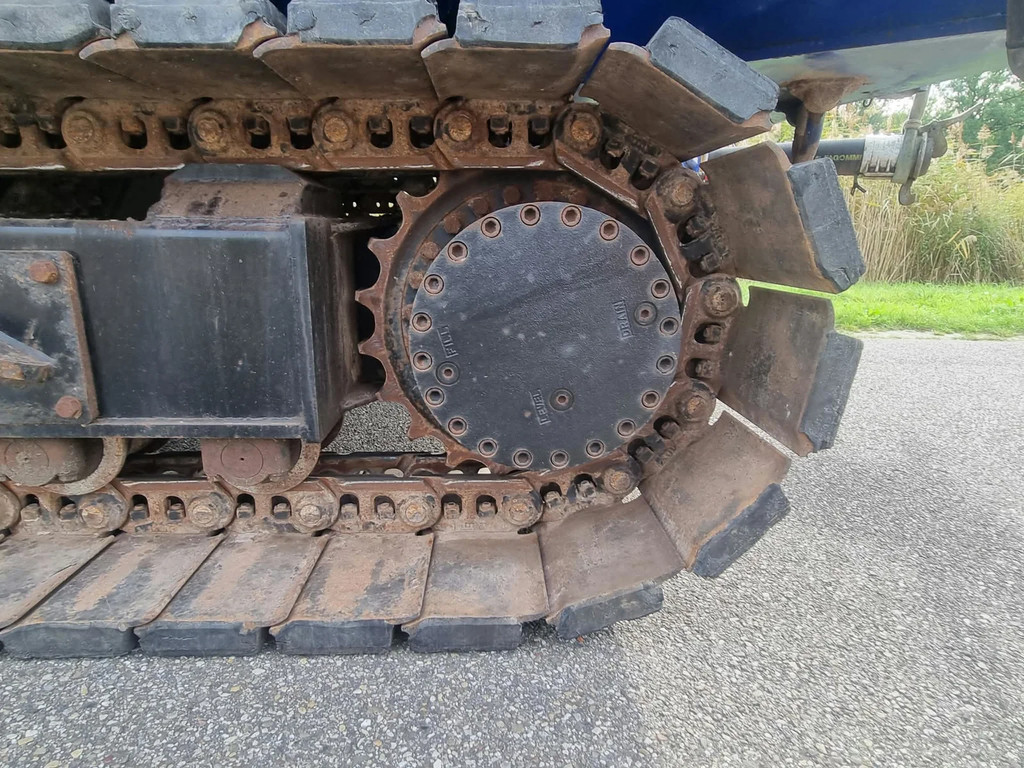

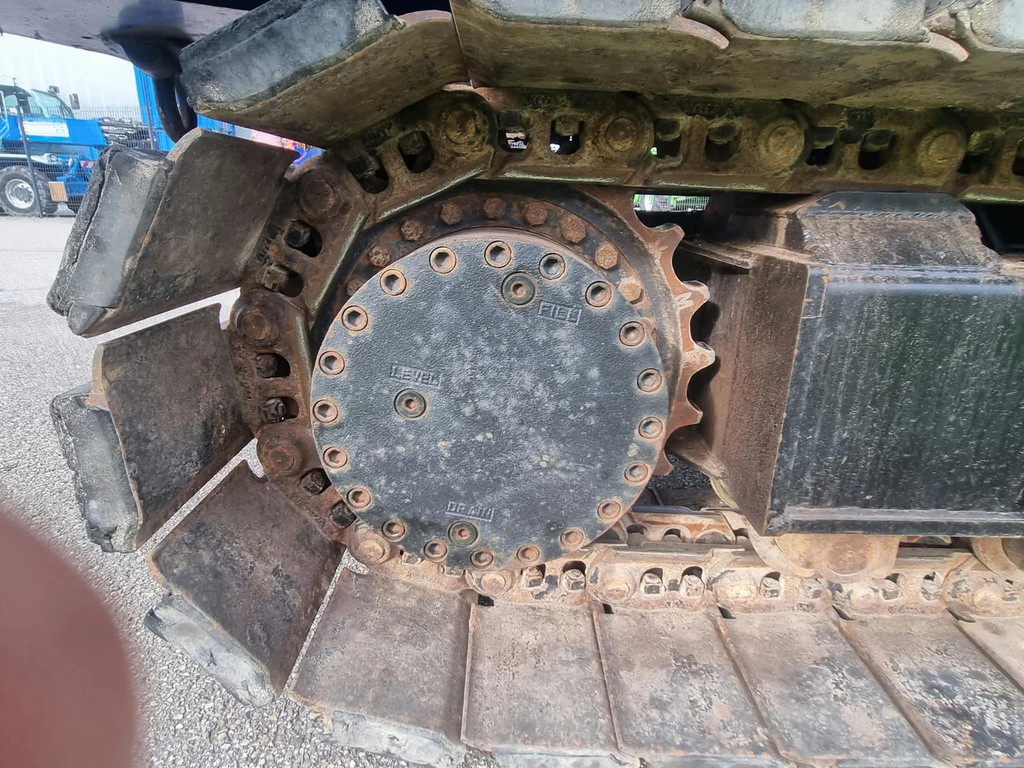

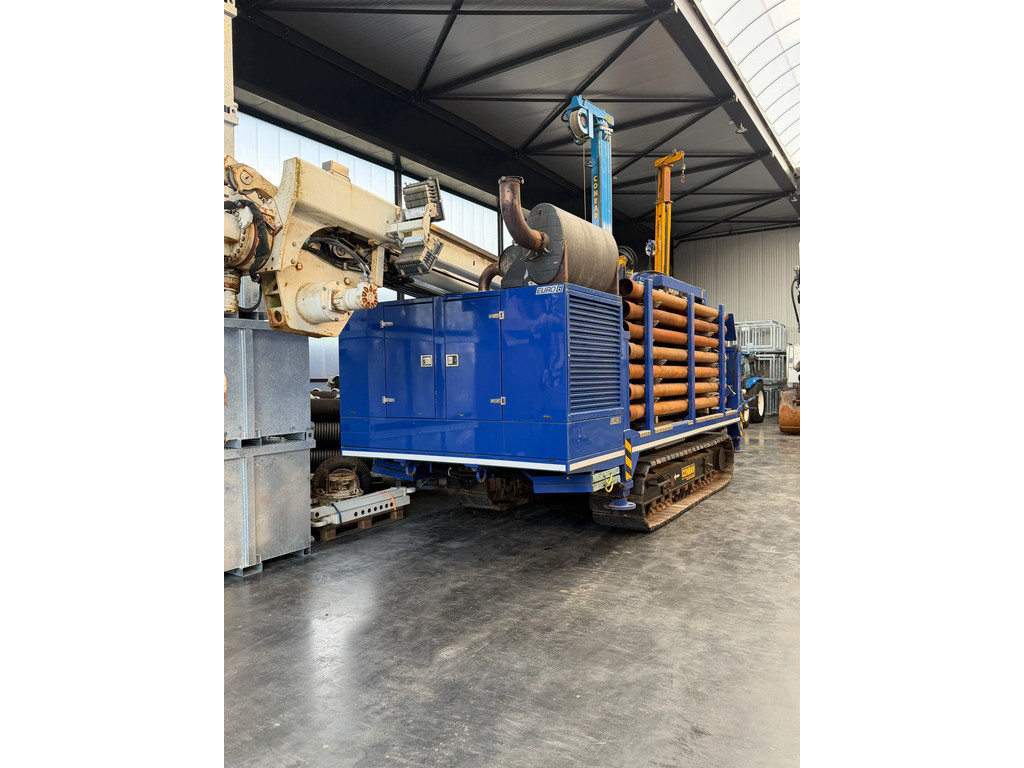

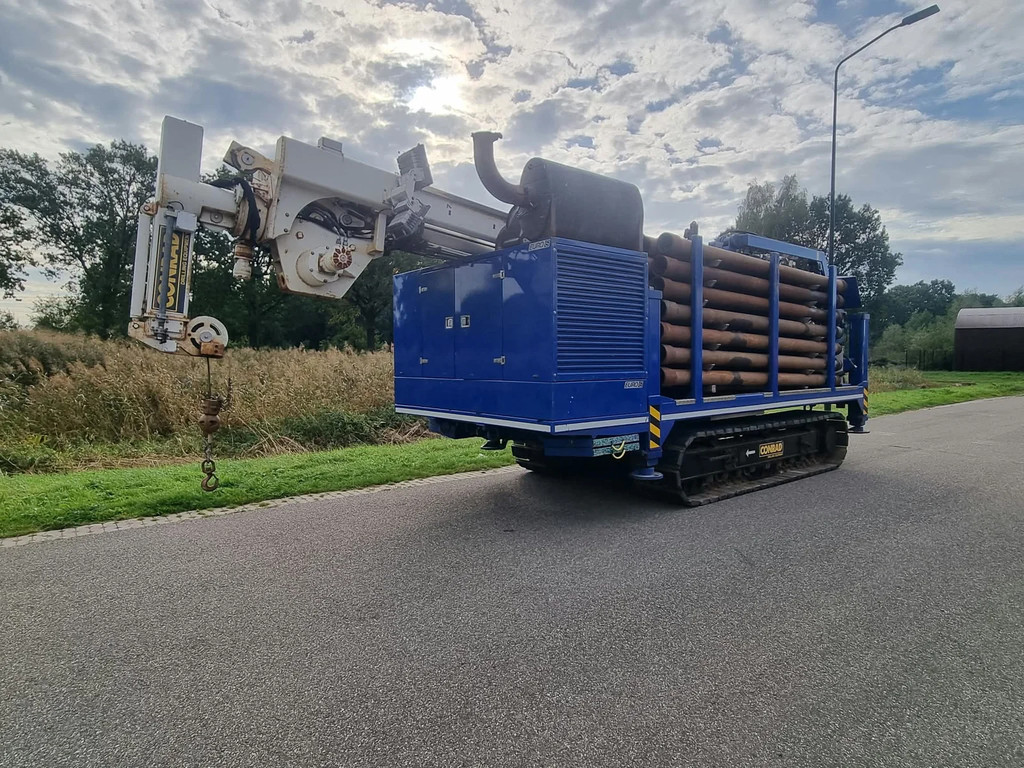

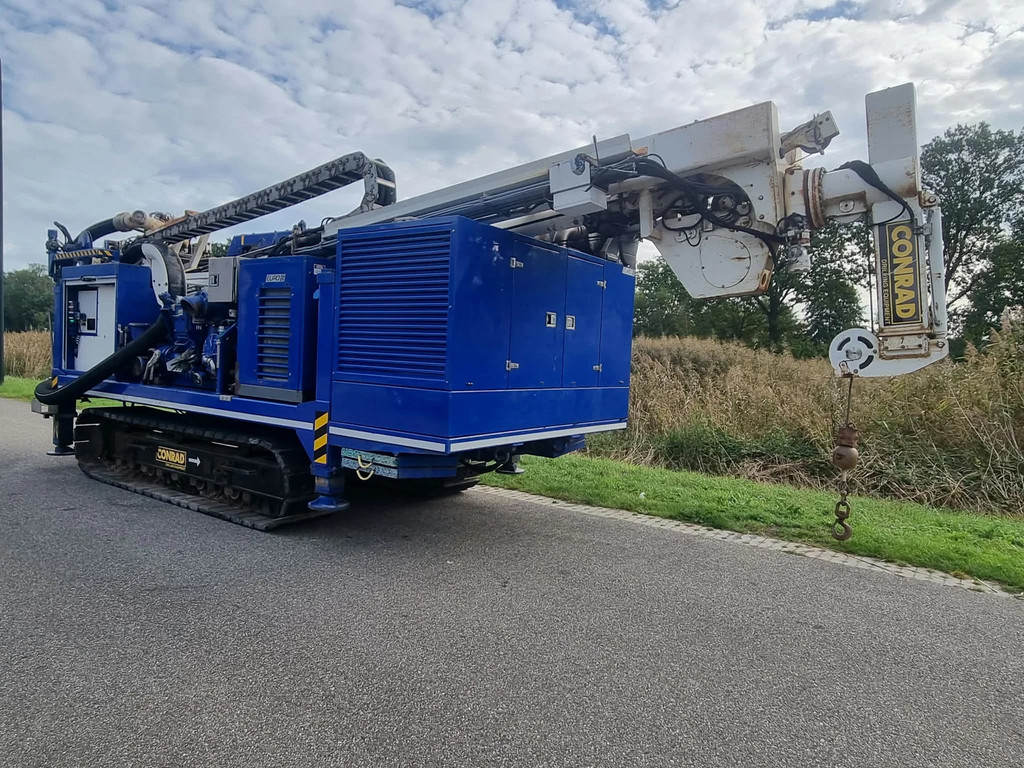

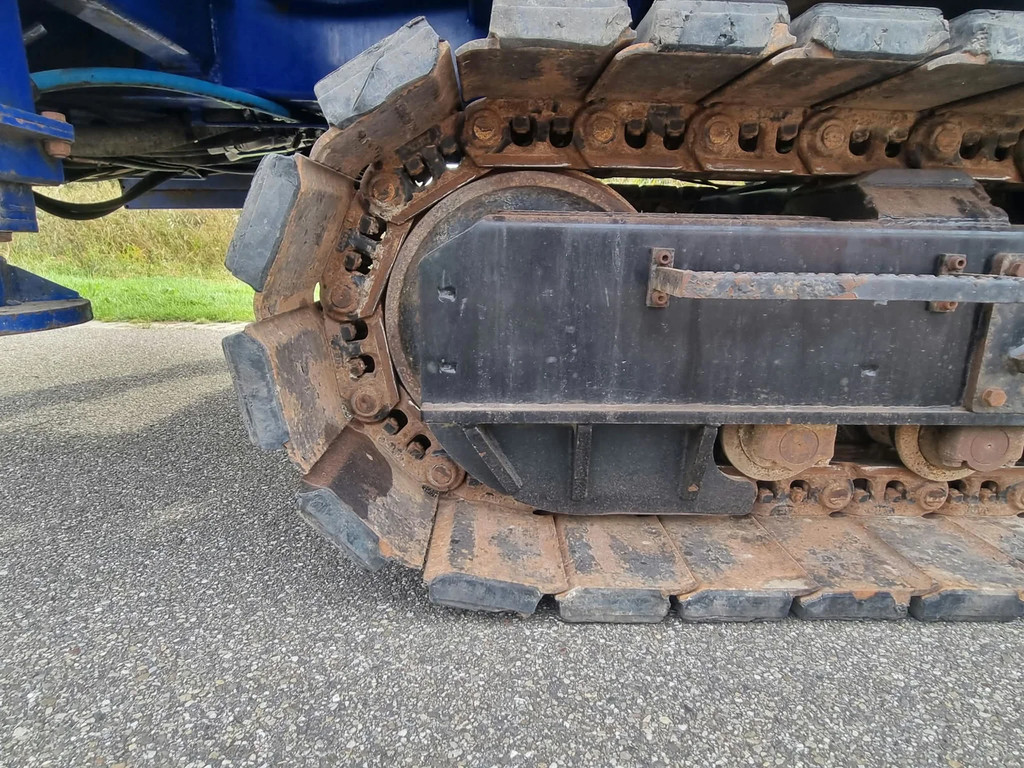

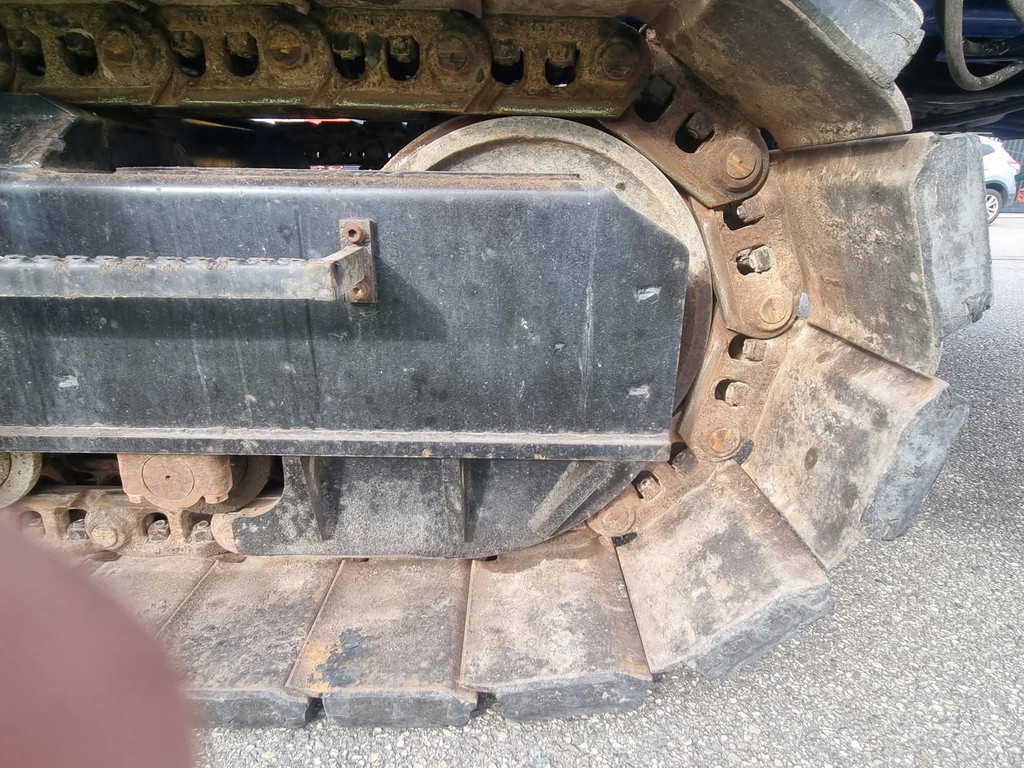

De installatie staat op een hydraulisch aangedreven rupsonderstel van circa 2,5 m breed, 4,6 m lang en 0,85 m hoog. De rupsen zijn 600 mm breed en voorzien van rubberplaten. Het frame heeft vier afzonderlijk bedienbare hydraulische stempels, twee voor en twee achter, met een slag van 1.000 mm. De machine kan via een hydraulische draaitafel 360° in beide richtingen draaien zonder de rupsen te gebruiken.

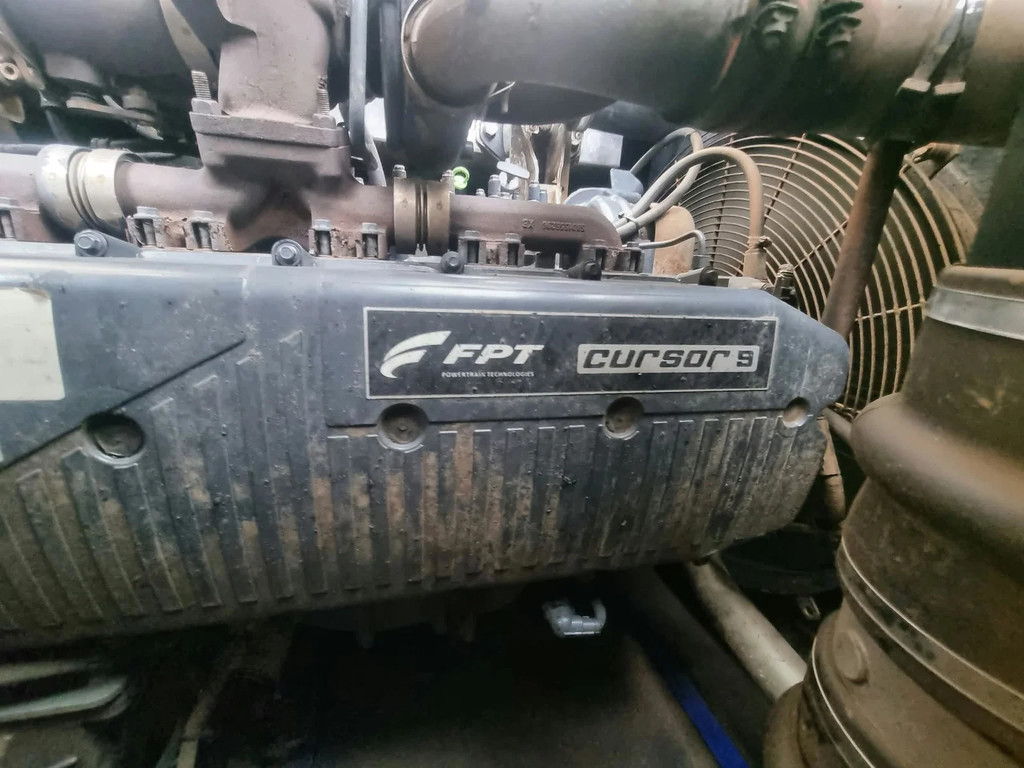

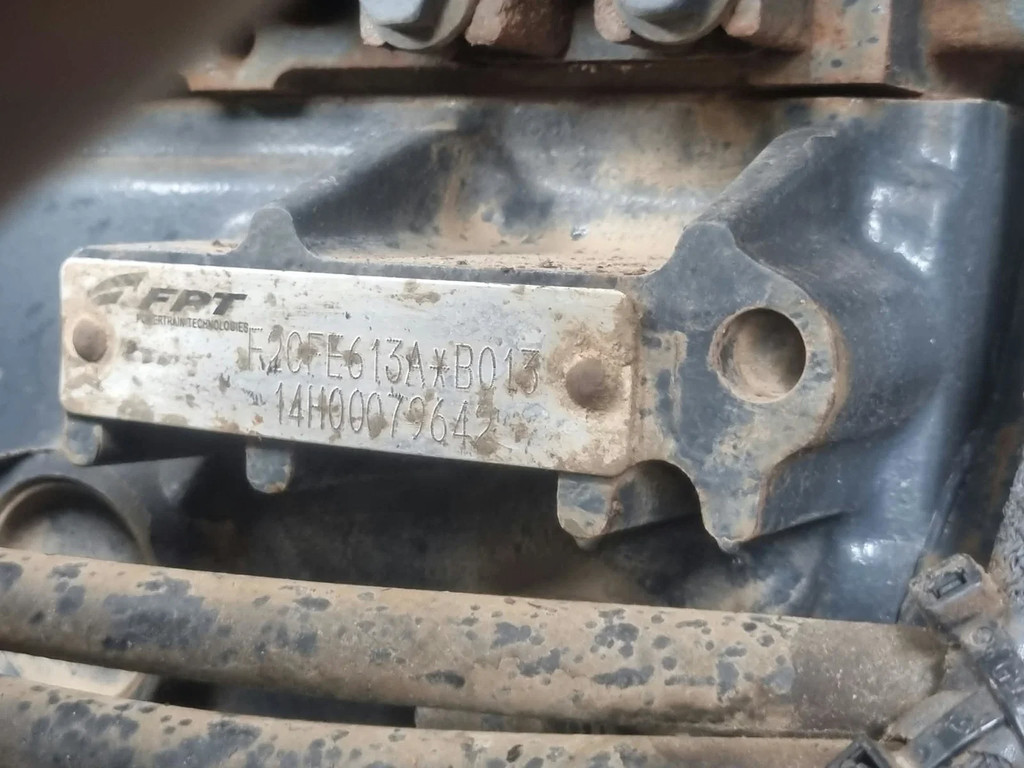

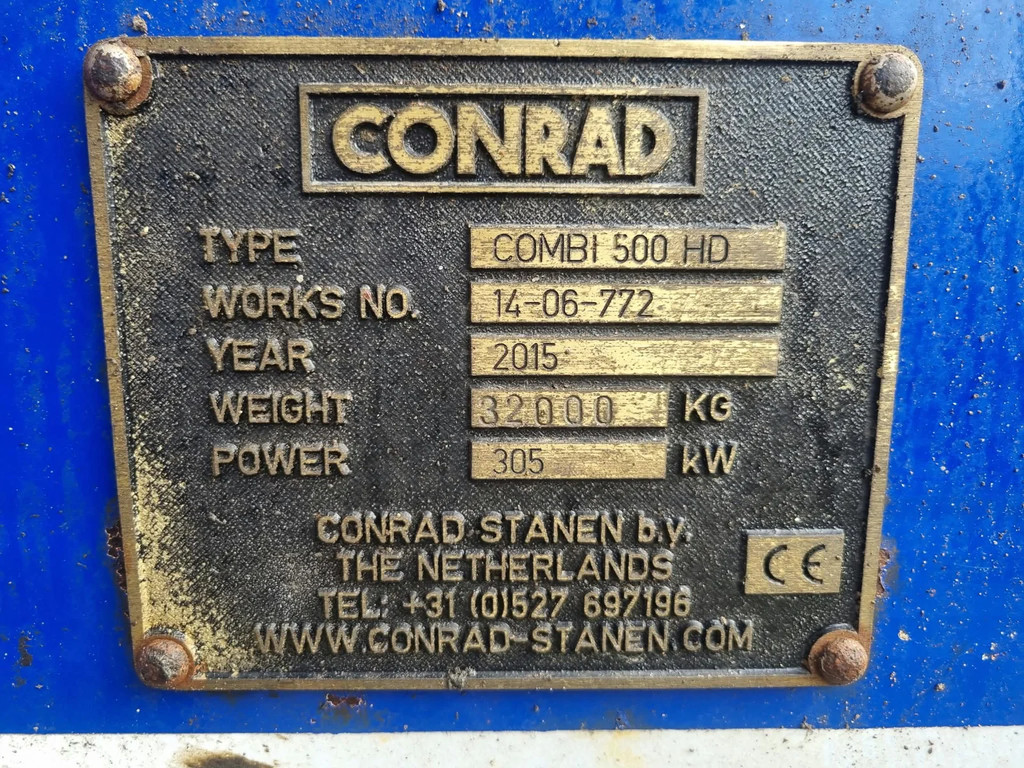

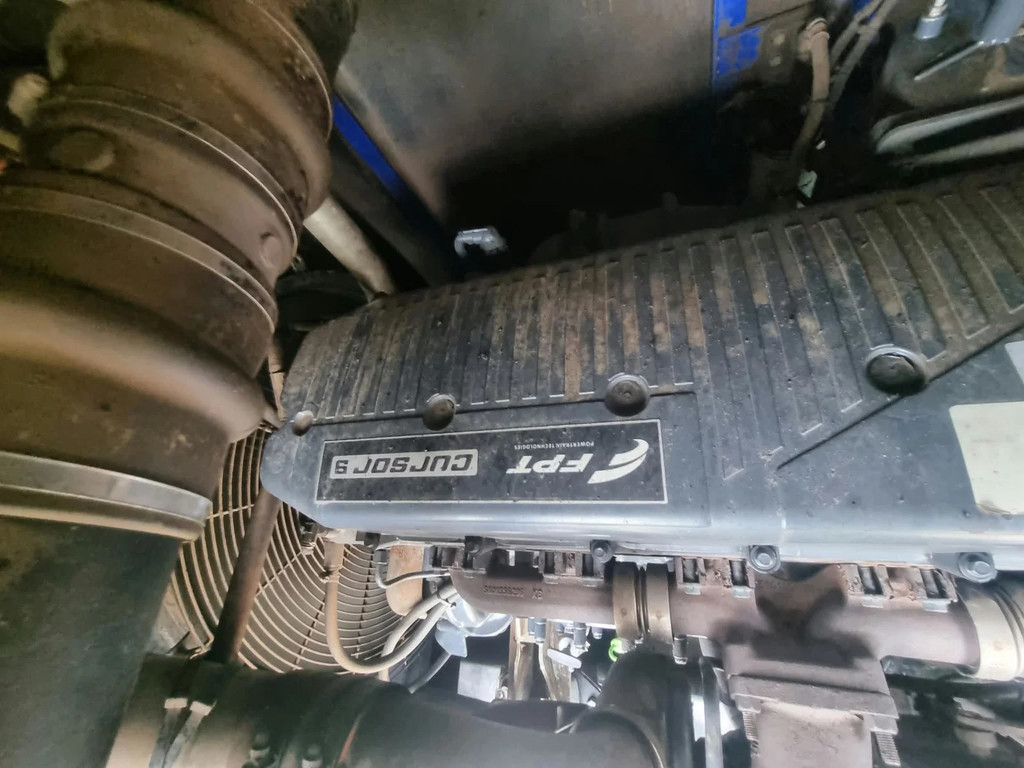

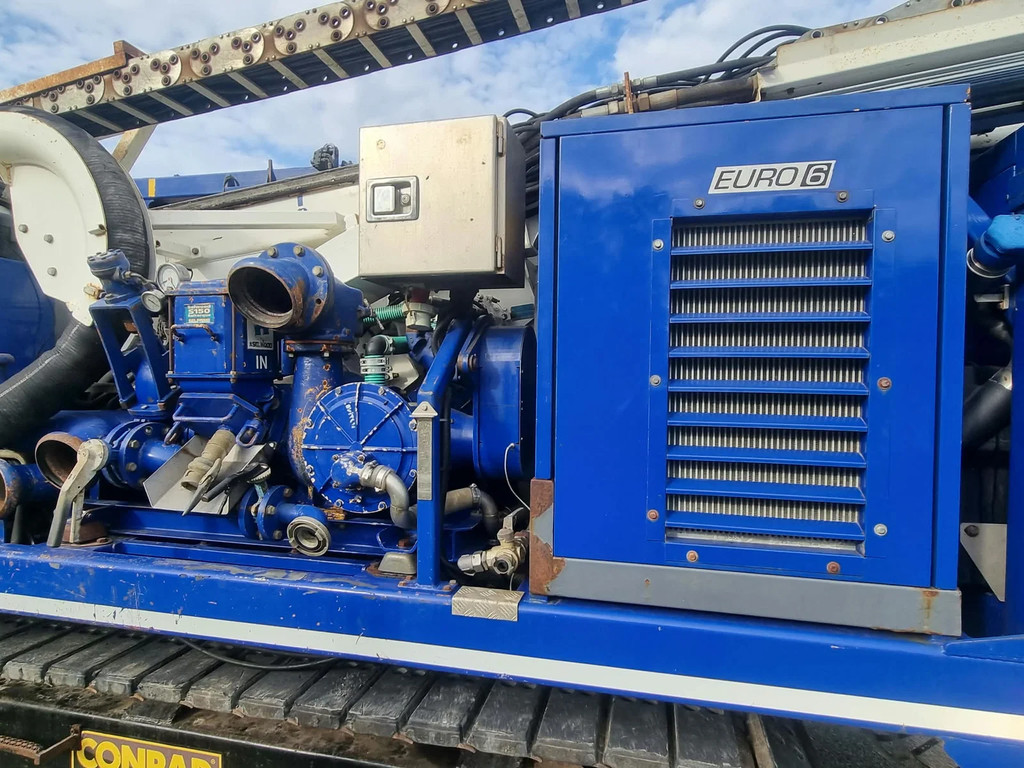

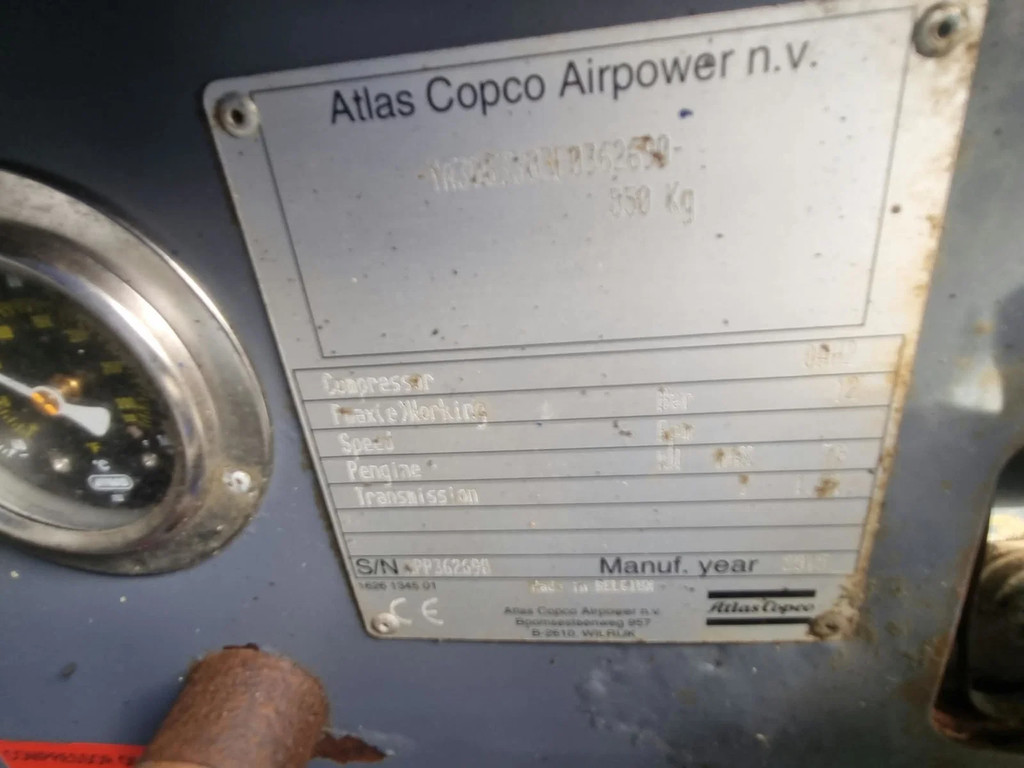

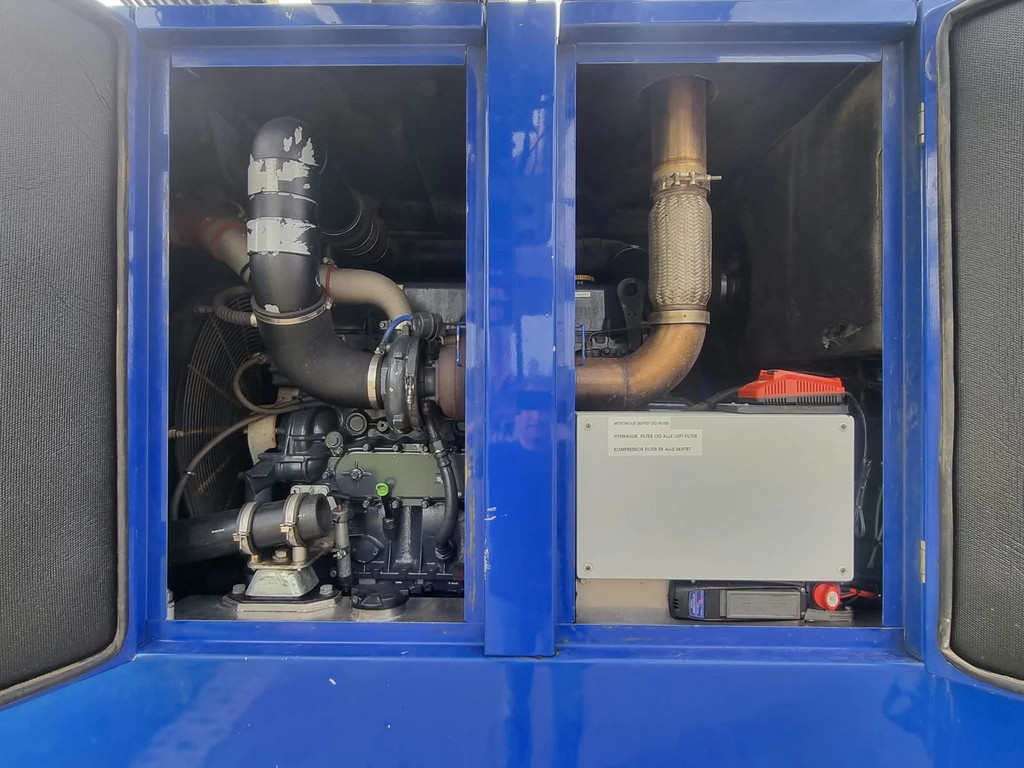

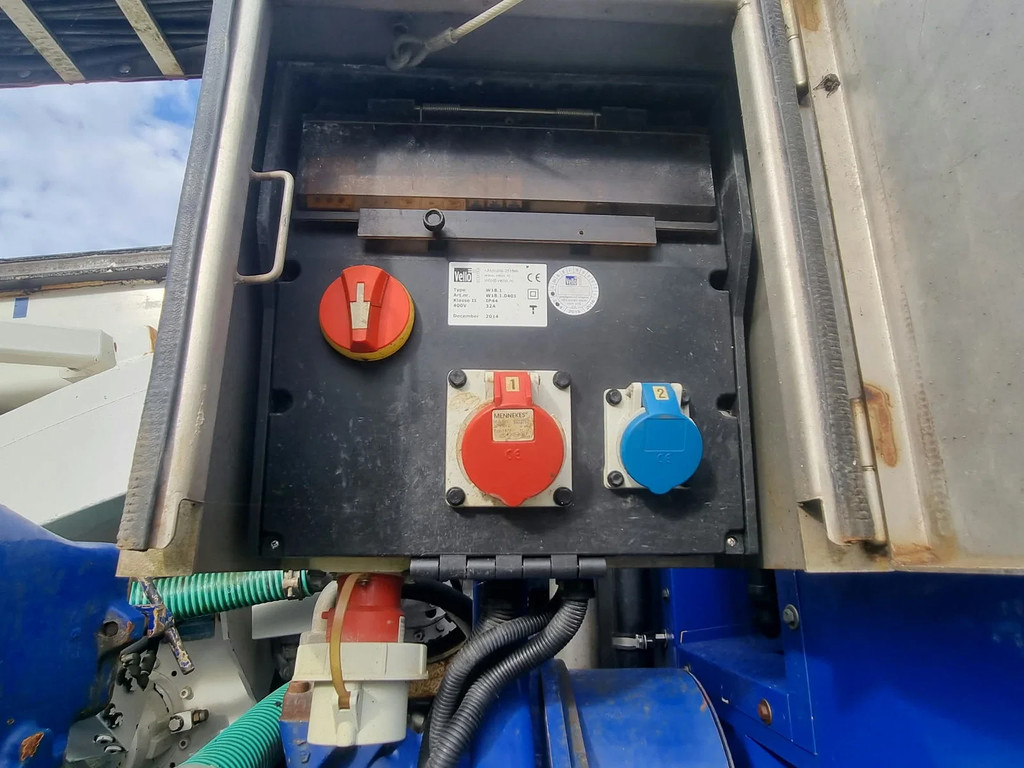

De aandrijving bestaat uit een Iveco FPT-C87-ENTZ Tier 4 / Stage IIII Final dieselmotor van maximaal 305 kW (415 pk) bij 2.100 t/min. Het maximale motorkoppel bedraagt 1.800 Nm bij 1.500 t/min. De motor is geplaatst in een geluidgedempte RVS-behuizing met geïntegreerde brandstoftank; de tankcapaciteit is geoptimaliseerd tot maximaal circa 500 liter. De machine beschikt over een luchtcompressor voor luchtgereedschap, luchtaansluitingen aan de achterzijde en een extra laag geplaatste startschakelaar.

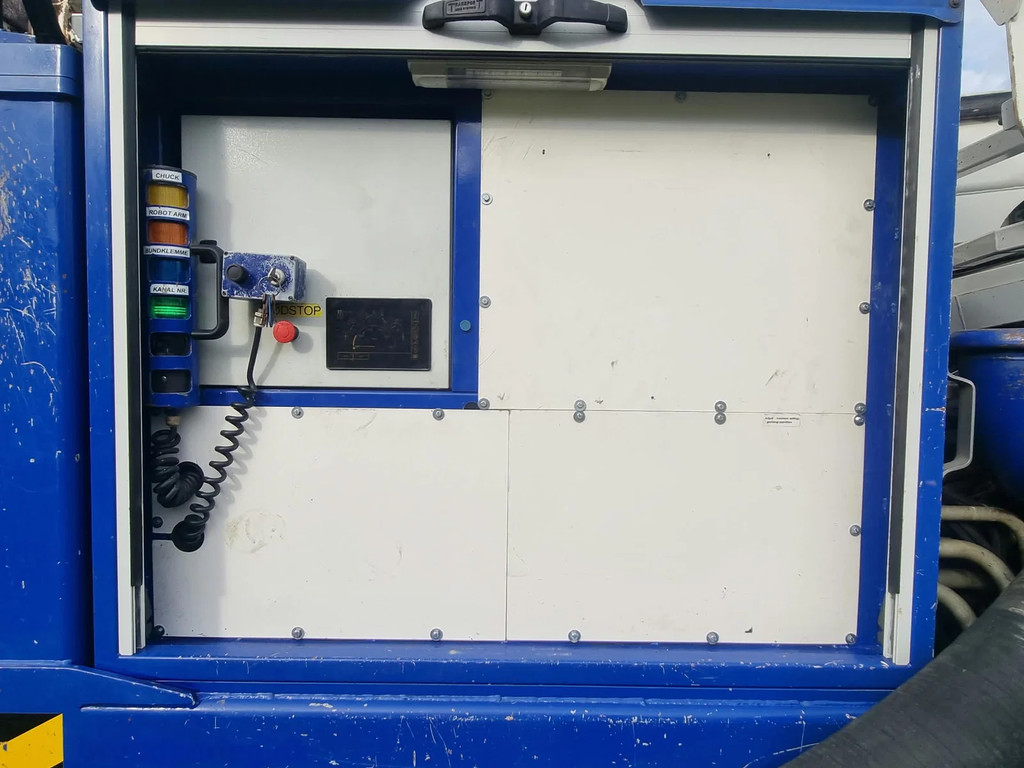

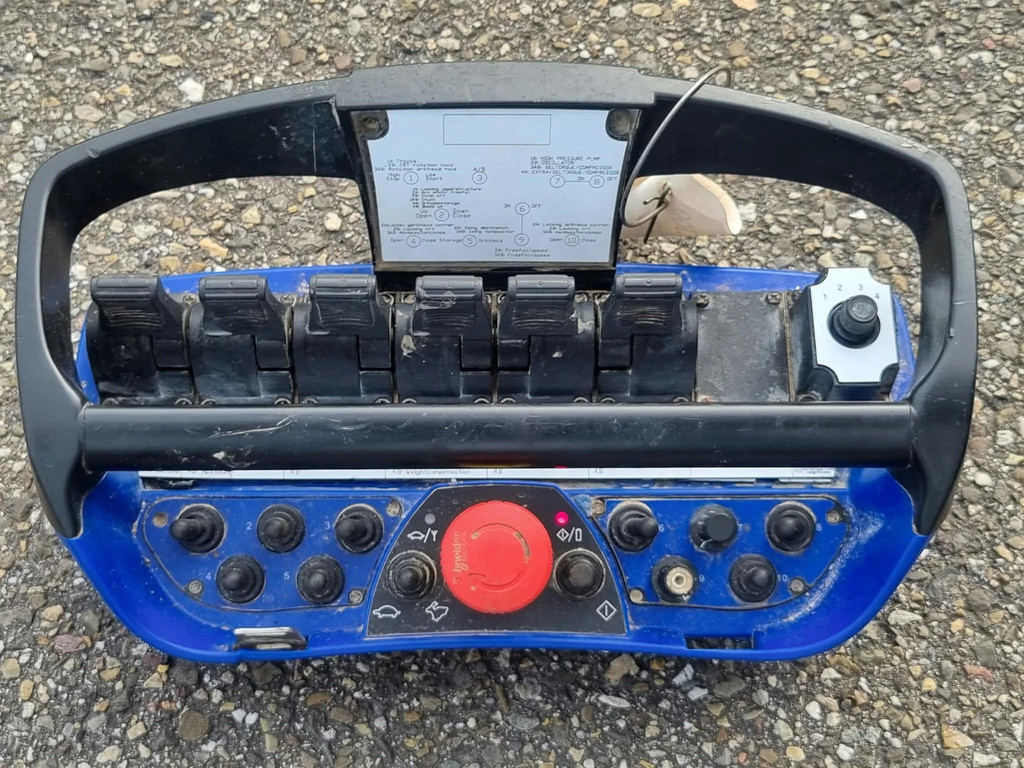

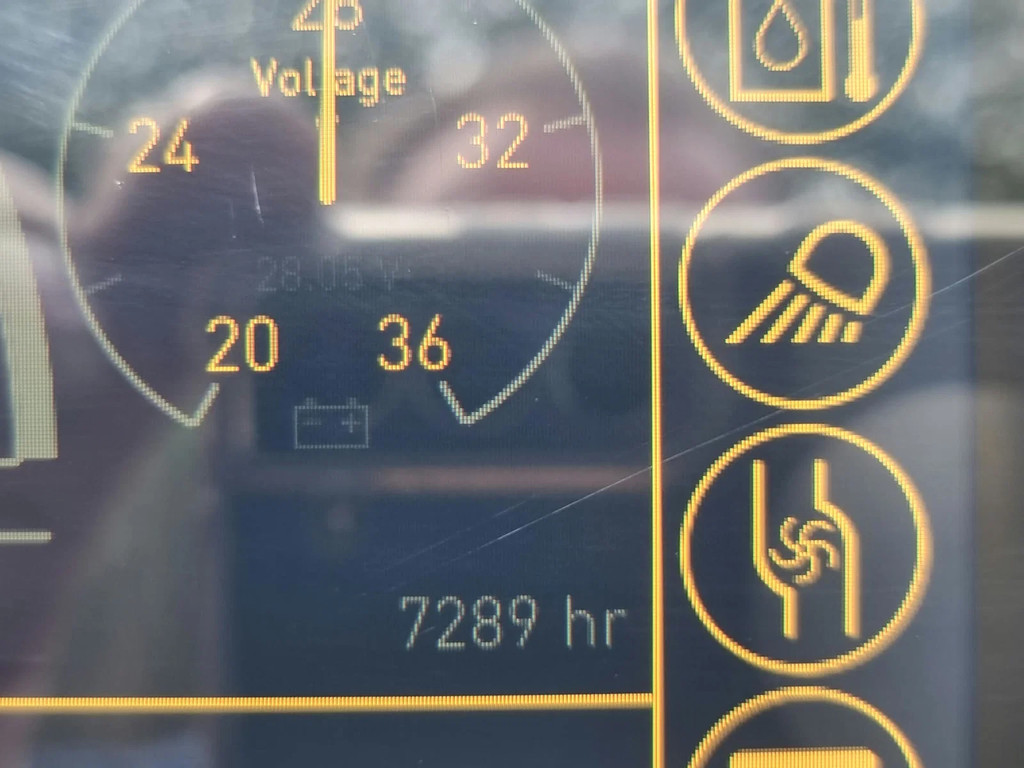

Het hydraulische systeem voedt alle boor-, rij- en hulpfuncties. Het IQAN elektrische besturingssysteem bewaakt en bedient de hydraulische functies. Bij een storing kan een noodprogramma de bediening omschakelen naar handmatige besturing.

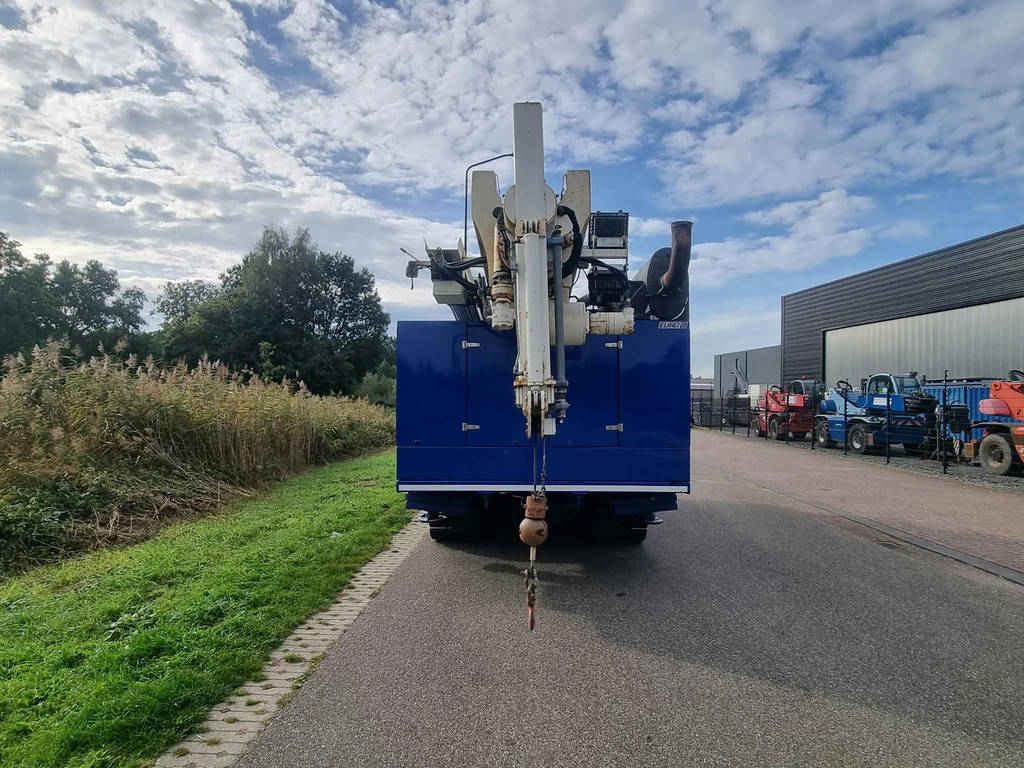

De boormast is een gelaste kokerconstructie die hydraulisch wordt geheven en neergelaten. De mast heeft een mastverstelling van maximaal 1,4 m en een maximale terugtrekkracht van circa 40 ton bij gebruik van de onderklem. Voor hoekboren is de mast te verstellen van 90° tot circa 60°, in stappen van 5°.
Het pullback- en pulldownsysteem heeft een effectieve slag van circa 6 m. De maximale terugtrekkracht bedraagt 20.000 daN en de maximale neerwaartse kracht 9.000 daN. De normale terugtreksnelheid is 0 tot 0,3 m/s, de hoge terugtreksnelheid 0 tot 0,65 m/s en de neerwaartse snelheid maximaal 0,6 m/s. De machine heeft een regeling voor gewicht op de boorbeitel.

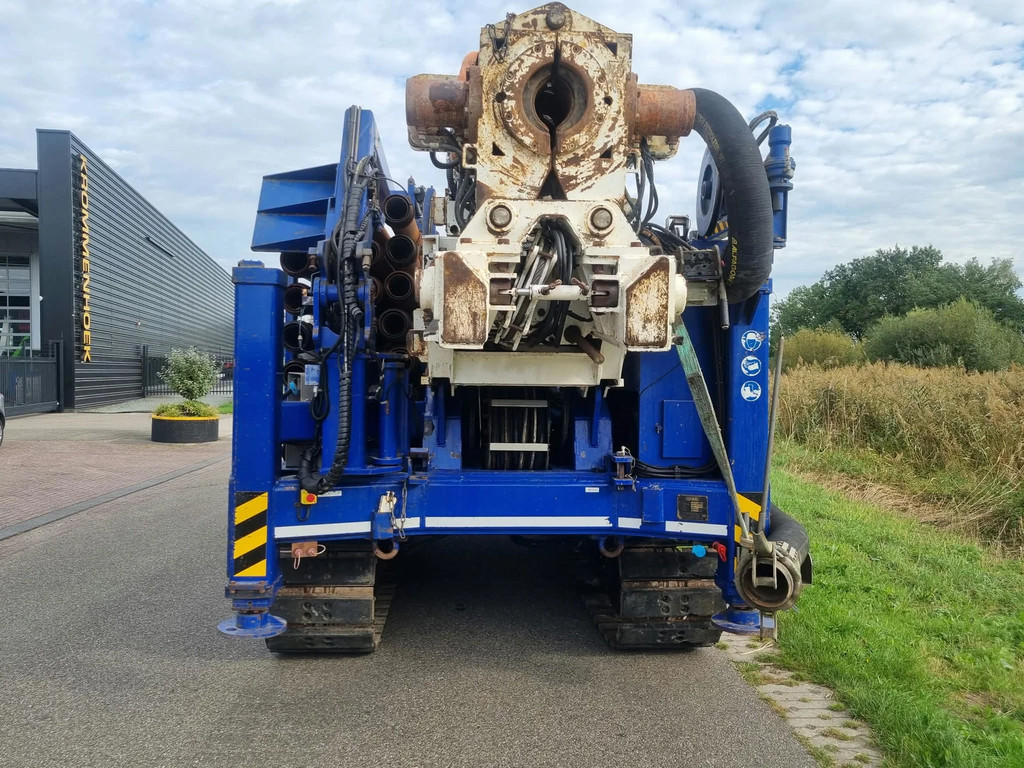

De topdrive heeft een diameter van 6 inch en een doorlaat van 150 mm. In de hoge-koppelstand levert deze 2.000 daNm bij 10 tot 50 omwentelingen per minuut. In de lage-koppelstand levert hij 1.000 daNm bij 10 tot 100 omwentelingen per minuut. Het koppel en toerental zijn vanaf het bedieningspaneel instelbaar; het toerental wordt daar ook weergegeven. Een hydraulische ontkoppelinrichting onder de topdrive levert maximaal 4.000 daNm extra losbreekkoppel. Onder deze inrichting is een luchtrotor gemonteerd voor de luchttoevoer naar de airlift-boorpijpen.

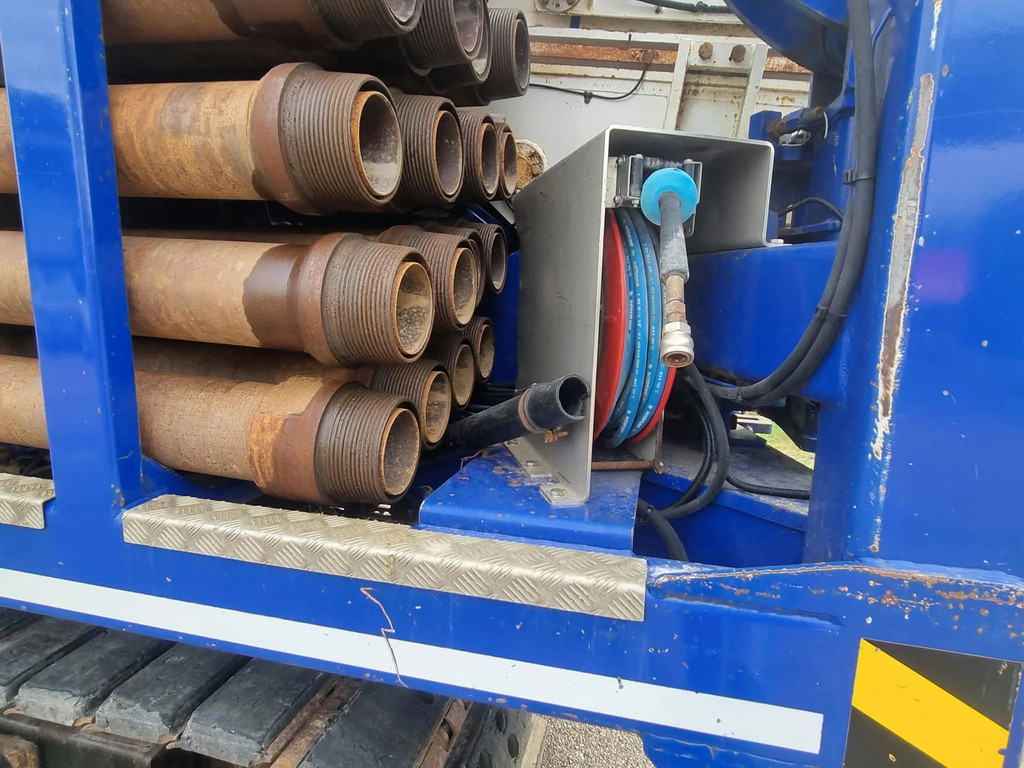

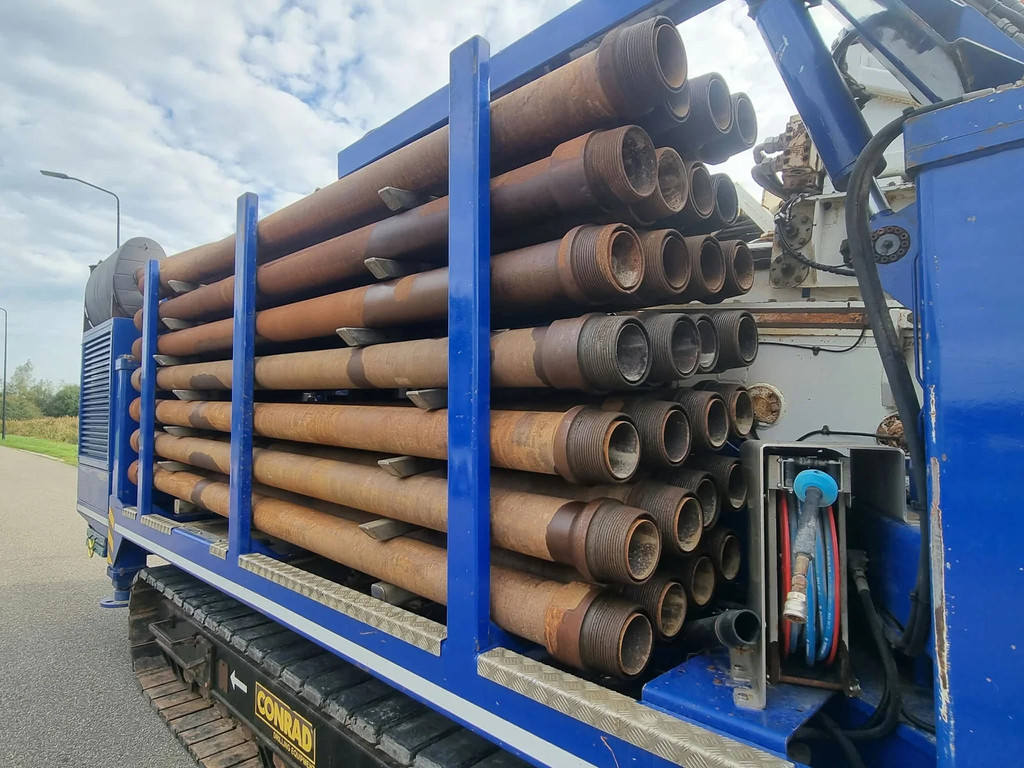

De hydraulische klauwplaat en onderklem zijn geschikt voor 5-inch dubbelwandige airlift-boorpijpen. De onderklem kan zijwaarts openen voor vrije toegang tot het boorgat. De vrije hoogte onder de klem ligt tussen circa 250 mm en 1.650 mm, afhankelijk van de mastverstelling. Als beveiliging kunnen onderklem en klauwplaat tijdens het terugtrekken niet gelijktijdig drukloos worden gemaakt, behalve na een bewuste handmatige overbrugging. Kleurindicatoren tonen de status v
